Bàn điều khiển ATEM 1 M/E Advanced Panel 30

ATEM Advanced Panels – Được tích hợp để đảm bảo quy trình làm việc kiểu phát sóng truyền hình chuyên nghiệp!

Để có sự kiểm soát chuyên nghiệp tối ưu, bạn có thể bổ sung một Bàn Điều Khiển ATEM Advanced Panel! Mặc dù bạn có thể sử dụng ATEM Constellation với bảng điều khiển phần mềm, nhưng sử dụng Bàn Điều Khiển ATEM Advanced Panel sẽ nhanh hơn rất nhiều! Bàn Điều Khiển ATEM Advanced Panel mở ra sức mạnh của ATEM Constellation của bạn bởi vì chúng mang đến cho bạn khả năng kiểm soát lớn, cho phép bạn thiết lập các hiệu ứng phức tạp hơn. Điều này cũng làm cho công việc trở nên dễ dàng hơn vì bạn có các nút, núm và thanh trượt chất lượng phát sóng vật lý, giúp bạn truy cập tất cả các tính năng trong bộ trộn, tất cả cùng một lúc. Hãy tưởng tượng bạn có thể sử dụng mẫu 4 M/E để truy cập tất cả các M/E cùng một lúc, với một nút đầu vào cho từng nguồn SDI trên bộ trộn ATEM Constellation!

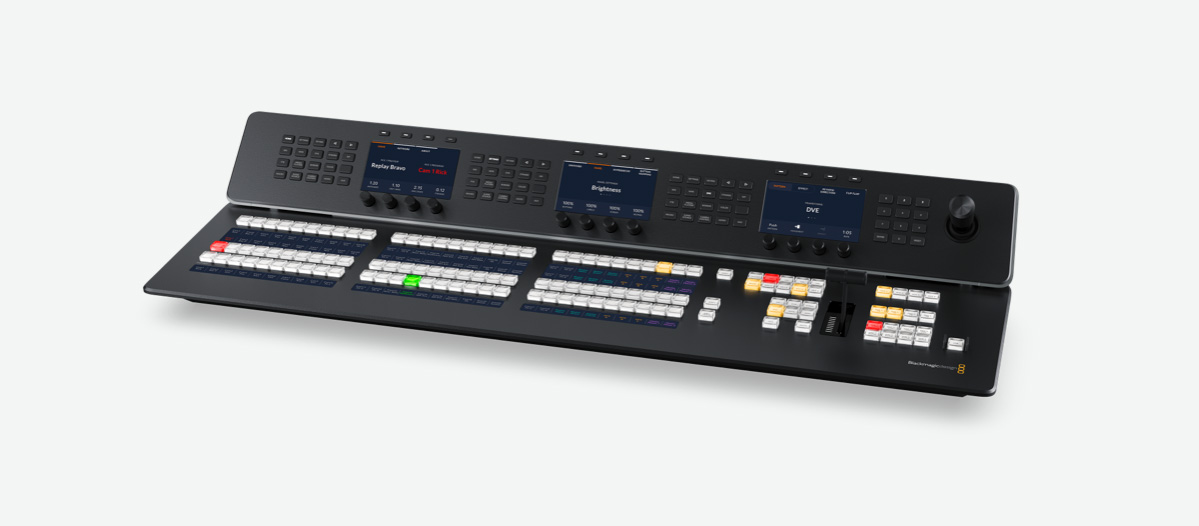

ATEM 1 M/E Advanced Panel 30

Bảng điều khiển phần cứng 1 M/E cỡ lớn với 30 nút đầu vào và 3 màn hình hiển thị LCD điều khiển hệ thống, cùng với các nút điều khiển cho 4 upstream keyers, 4 downstream keyers và 4 hàng M/E. Bao gồm một nút điều khiển joystick và thanh trượt T‑bar.

Tăng tốc Live Production! – Sản xuất dễ dàng và thú vị hơn với một bảng điều khiển ATEM

Chọn Source Switch camera một cách nhanh chóng!

ATEM Constellation đã được thiết kế để mang đến cho bạn workflow Swtich trực tiếp cao cấp nhất. Bên trong, ATEM Constellation có các bus Program và Preview riêng biệt mà bạn có thể sử dụng để chuyển đổi nguồn nhanh chóng và chính xác. ATEM Constellation cho phép bạn xem lựa chọn bus Preview bằng cách sử dụng đầu ra phụ hoặc trên màn hình xem nhiều kênh. Sau đó, tất cả những gì bạn cần làm là thực hiện lựa chọn trên bus Preview của bảng điều khiển tiên tiến, nó sẽ xuất hiện trên màn hình Preview của bạn, cho phép bạn xem source của mình trước khi lên sóng. Sau đó, bạn có thể đưa source lên bằng cách nhấn CUT hoặc AUTO! Bạn cũng có thể Switch source trên bus Program nếu bạn cần lên sóng ngay lập tức!

Kiểm soát Transition chọn và tùy chỉnh các transitions

Có quyền kiểm soát hoàn toàn các hiệu ứng transitions của bạn với mỗi loại transition được chỉ định riêng biệt một nút cứng! Khi chọn loại transition, màn hình LCD điều khiển hệ thống sẽ hiển thị các tùy chọn cho transition đó, giúp bạn thay đổi các tham số của nó mà không cần phải điều hướng qua các menu phức tạp. Tất cả đều có sẵn ngay lập tức! Điều này mang lại cho bạn nhiều cách để chuyển đổi. Chỉ cần chọn một nguồn mới trên bus Preview, sau đó nhấn CUT để thực hiện transition cắt, hoặc AUTO để sử dụng các transition đã chọn như mix, dip, wipe hoặc DVE! Bạn thậm chí có thể cắt trực tiếp trên bus Program. Với ATEM Advanced Panels, bạn có tất cả các điều khiển cần thiết để truy cập nhanh chóng tất cả các loại transition

Transition Styles Mix, dip, wipe, DVE và hơn thế nữa

Các bộ transitions của ATEM mang lại cho bạn một số lượng lớn các phong cách transition! Transition Mix sẽ kết hợp mượt mà giữa các nguồn giống như việc kết hợp giữa các khung hình trong các phần mềm chỉnh sửa video. Bạn có thể sử dụng các hiệu ứng wipe theo tiêu chuẩn SMPTE và chúng có thể có làm mờ cạnh để tạo ra các transition mơ màng mượt mà hơn so với việc chỉ sử dụng transition Mix đơn giản. Transition Dip tạo ra hiệu ứng transition mờ màu, tuy nhiên, do bạn có thể transition đến bất kỳ nguồn video nào, bạn có thể tạo ra các hiệu ứng sáng tạo thực sự! Transitions DVE sử dụng DVE để tạo các chuyển động kỳ quái, trong đó toàn bộ hình ảnh phía trước di chuyển! Ngoài ra, bạn có thể kết hợp DVE và một hình ảnh tĩnh từ media pool để tạo ra các transition đồ họa! Thanh trượt t-bar thậm chí cho phép bạn điều chỉnh vị trí của transition bằng tay để có sự kiểm soát hoàn toàn!

Transition Wipe – Biến chuyển tiếp Wipe thành các hiệu ứng thú vị!

Nâng cao sức mạnh của chuyển tiếp lau của bạn bằng cách truy cập các thông số để biến chúng thành các hiệu ứng thú vị. Bạn có thể chọn mẫu lau trực tiếp trên màn hình LCD, nhưng bạn cũng có thể tùy chỉnh nhiều điều để phù hợp với phong cách sản xuất của bạn. Bạn có thể điều chỉnh các thông số như đối xứng và độ mờ, nhưng cũng có các điều chỉnh cho viền màu với độ rộng và độ mờ có biến thiên, cũng như vị trí của tâm của hiệu ứng lau. Bạn thậm chí có thể sử dụng joystick riêng để đặt vị trí chính xác của mẫu lau!

Transition DVE – Hiệu ứng Digital video tuyệt vời

Các bảng điều khiển ATEM Advanced hoàn hảo để đặt vị trí DVE cho các hiệu ứng hình trong hình tùy chỉnh vì chúng bao gồm một joystick. Joystick cho phép đặt vị trí một cách chính xác và xoay núm sẽ thay đổi kích thước DVE. Bạn cũng có thể sử dụng các núm mềm và menu trên màn hình LCD để điều chỉnh vị trí DVE, kích thước và các tính năng DVE khác như hiệu ứng ánh sáng và bóng đổ. DVE có thể được thiết lập để đưa đồ họa vào khung hoặc chọn bất kỳ chuyển tiếp nào đã được lập trình sẵn như đẩy và nén.

Điều khiển Keyer thiết lập hoàn hảo cho việc Key phông xanh

Các núm điều khiển hệ thống là lý tưởng khi thực hiện tách màu màn hình xanh vì bạn có thể điều chỉnh từng tham số một một cách tỉ mỉ để có được biên đội màu sạch và hiệu ứng ghép nhiều lớp mượt mà. Không giống như điều khiển phần mềm nơi bạn cần nhìn vào giao diện người dùng, các bảng điều khiển ATEM Advanced có các núm điều khiển mà bạn có thể nắm giữ trong khi điều chỉnh các tham số key và xem đầu ra video trực tiếp để đảm bảo key là mượt mà. Chỉ có sự điều chỉnh tinh chỉnh của cài đặt key trực tiếp trong khi xem video, mới đảm bảo key của bạn hoàn hảo.

Fader Bar kết hợp chuyển đổi bằng tay

Các buổi biểu diễn trực tiếp tuyệt vời thường đòi hỏi các chuyển đổi cần được điều khiển bằng tay. Bộ điều khiển thanh trượt thiết kế theo kiểu tiện nghi cho phép bạn điều khiển chuyển đổi hoàn hảo như một phần của buổi biểu diễn trực tiếp! Đôi khi, cảm xúc trong một sự kiện trực tiếp đòi hỏi bạn cần cảm nhận chuyển đổi để đồng bộ hoàn hảo với các nhà điều hành máy quay và người tham gia. Giống như một người chỉ huy, ATEM Constellation của bạn là một phần của buổi biểu diễn và thúc đẩy tâm trạng khi sản xuất diễn ra.

Auto Transition Chuyển đổi hoàn hảo và dễ dự đoán!

Ngay bên dưới thanh trượt điều khiển nằm nút chuyển đổi AUTO. Chọn AUTO sẽ tức thì thực hiện loại chuyển đổi bạn đã đặt. Điều này đảm bảo bạn có thể chọn nguồn và loại chuyển đổi một cách chính xác trước khi kích hoạt hành động, do đó bạn luôn biết điều gì sẽ xảy ra và cơ hội mắc lỗi khi phát sóng ít hơn nhiều. Chuyển đổi AUTO có thể được lập trình với thời gian kéo dài từ 1 đến 250 khung hình và lợi ích là mỗi chuyển đổi luôn đồng nhất trong Program của bạn.

Preview Transition Mô phỏng hiệu ứng mới trong khi đang trực tiếp

Không giống như bảng điều khiển phía trước đơn giản trên ATEM Constellation, bảng điều khiển phần cứng bao gồm một nút Preview Transition rất hữu ích cho phép bạn mô phỏng một chuyển tiếp hoặc hiệu ứng trước khi bạn sử dụng nó! Nút PREV TRANS giúp bạn tránh sai lầm khi phát sóng trực tiếp khi chuẩn bị các chuyển tiếp trực tiếp bằng cách hiển thị kết quả trên đầu ra video xem trước của bạn hoặc trên màn hình multiview trên ATEM Constellation. Preview Transition là cách duy nhất để cài đặt chính xác các chuyển tiếp phức tạp và hiệu ứng chìa khóa nhiều lớp.

Fade to Black Kết thúc Program của bạn thật phong cách

Nút Fade to Black tích hợp sẽ điều khiển toàn bộ đầu ra của bộ chuyển tiếp! Lựa chọn Fade to Black (FTB) sẽ dẫn dần đầu ra Program của bạn sang màu đen với tốc độ chuyển tiếp được thiết lập trước. Bởi vì FTB nằm ở cuối tất cả các quá trình, nó đảm bảo rằng tất cả các lớp video đều mờ dần cùng nhau. Bạn còn có thể chọn để làm mờ âm thanh khi FTB được kích hoạt. Điều đó hữu ích cho phần đầu và cuối sản xuất của bạn hoặc để làm mờ sang quảng cáo. FTB cũng bao gồm các thanh chắn nút để ngăn chặn việc kích hoạt tình cờ!

Nút điều khiển joystick – Đạt được sự kiểm soát chính xác với DVE

Di chuyển các yếu tố xung quanh màn hình bằng cách sử dụng nút điều khiển Joystick! Với sự kiểm soát đầy đủ 3 trục, bạn có thể điều chỉnh vị trí X, Y và Z của các mẫu wipe và vị trí các DVE trên ATEM Constellation. Điều khiển joystick với DVE lý tưởng để đặt vị trí video trực tiếp trên video. Thay đổi kích thước, vị trí lên xuống hoặc sang trái và phải cho hiệu ứng hình ảnh trong hình hoàn hảo. Bạn cũng có thể sử dụng joystick để di chuyển DVE và nhập vị trí màn hình khung khởi đầu và kết thúc cho các di chuyển DVE tùy chỉnh được hoạt họa của riêng bạn.

Điều khiển hệ thống – Thay đổi cài đặt trình chuyển đổi từ các menu!

Bạn có toàn quyền kiểm soát ngay từ bảng điều khiển bằng các màn hình điều khiển hệ thống. Mỗi màn hình điều khiển hệ thống có một bàn phím truy cập trực tiếp với một nút cho mỗi chức năng, và màn hình LCD và các nút và nút mềm. Chỉ cần nhấn nút bàn phím để xem các tham số được hiển thị trên màn hình LCD lớn để bạn có thể sử dụng các nút và nút mềm để thay đổi từng cài đặt. Điều này vô cùng dễ dàng và rất nhanh chóng! Có hàng trăm tham số trình chuyển đổi có sẵn cho keyer, lựa chọn chuyển đổi, DVE, máy phát màu cũng như chuẩn video trình chuyển đổi, thiết lập multiview và thậm chí là bộ điều chỉnh nút nhập! Bạn còn có thể lưu và gọi lại 10 cài đặt bảng cá nhân và lưu trữ chúng trong bảng điều khiển! Ngoài ra, mẫu 2 M/E có 2 menu điều khiển hệ thống hoàn toàn độc lập, trong khi mẫu 4 M/E có tới 4 màn hình điều khiển hệ thống độc lập!

Thay đổi đầu ra video chỉ với một lần nhấn nút

Ngoài các nút nhập, mỗi hàng M/E đều có một “select bus” riêng để định tuyến video vào xử lý và lựa chọn nguồn cho đầu ra aux. Với quá nhiều đầu ra aux, bạn có thể chọn bất kỳ nguồn nào vào bất kỳ đầu ra nào, giống như một bộ định tuyến SDI. Được đặt ở phía trên các nút hàng ME, bus lựa chọn cho phép bạn thay đổi nguồn chỉ với một lần nhấn nút nên rất nhanh chóng trong sử dụng. Có thậm chí có nhãn để hiển thị nguồn nào nằm trên từng nút. Bus lựa chọn cũng cho phép bạn lựa chọn trực tiếp các nguồn cho các xử lý nội bộ khác như keyer và DVE. Chỉ có bus lựa chọn cho phép bạn định tuyến tín hiệu nội bộ và thông qua đầu ra aux ngay lập tức!

Media Players – Quản lý graphic và title tích hợp

Bạn có thể chọn ảnh tĩnh từ media pool trong các trình đơn LCD của bảng điều khiển và chỉ cần nhấn nút Media để truy cập Media Players và thay đổi hình ảnh nào trong Media Pool được gửi đến Media Players như một nguồn video. Bạn có thể chọn bất kỳ hình ảnh tải lên nào bằng cách cuộn qua danh sách hình ảnh Media Pool, được liệt kê hiển thị tên tệp gốc của mỗi hình ảnh. Điều này có nghĩa bạn có thể nhanh chóng thay đổi hình ảnh tĩnh và tiêu đề ngay từ bảng điều khiển mà bạn đang làm việc, loại bỏ việc cần phải thay đổi bảng điều khiển chỉ để thay đổi một tiêu đề.

Các Macro Tùy chỉnh Mạnh mẽ Kích hoạt macro chỉ bằng một nút bấm!

Một lợi ích khác của ATEM Advanced Panel là tính năng macro tích hợp, nơi bạn có thể dễ dàng ghi lại các macro tùy chỉnh của riêng bạn và kích hoạt chúng để phát lại chỉ bằng một nút bấm. Điều này có nghĩa là bạn không cần sử dụng máy tính để làm việc với các macro vì bạn có thể kích hoạt chúng từ cùng một bảng điều khiển phần cứng bạn đang sử dụng để chuyển đổi. Nếu bạn chỉnh sửa hoặc sửa đổi một macro, sự thay đổi sẽ xuất hiện trên tất cả các bảng điều khiển phần cứng hoặc phần mềm kết nối vì các macro được lưu trữ bên trong ATEM Constellation chính. Bạn có thể thiết lập các macro khác nhau để kích hoạt dưới mỗi nút macro và dải LCD mỏng dưới các nút sẽ hiển thị cho bạn biết nút nào được gán cho macro nào.



Tùy chỉnh Tùy chọn Điều khiển
Điều khiển bộ chuyển đổi ATEM của bạn từ bất kỳ đâu trên thế giới!

Bởi vì ATEM Constellation bao gồm một kết nối Ethernet tiêu chuẩn, bạn có thể sử dụng kết nối này để điều khiển nó từ xa từ xa. Bảng điều khiển ATEM Advanced, bảng điều khiển ATEM Camera Control và Bảng điều khiển Phần mềm ATEM cho Mac và Windows đều sử dụng kết nối Ethernet đến ATEM Constellation, vì vậy bạn có thể thiết lập bất kỳ kết hợp bảng điều khiển nào bạn cần, để tự do quyết định cách điều khiển lý tưởng của bạn. Điều này có nghĩa là bạn có thể có nhiều bảng điều khiển cùng làm việc cùng nhau song song và cùng một lúc. Sau đó, tất cả các bảng điều khiển này có thể được đặt ở bất kỳ đâu để bạn có thể điều khiển bộ chuyển đổi ATEM Constellation của mình từ phía bên kia thế giới!

Phần mềm điều khiển cho phép bạn điều khiển ATEM của bạn cục bộ hoặc sử dụng internet để điều khiển từ bất kỳ đâu trên thế giới!

Phần mềm

Kết nối bất kỳ sự kết hợp nào của phần cứng và phần mềm để điều khiển switcher đồng thời để tạo quy trình làm việc đa người dùng.

 Internet

Tùy chỉnh và phát triển giải pháp điều khiển riêng của bạn bằng cách sử dụng bộ công cụ phát triển phần mềm của chúng tôi, đi kèm miễn phí với mọi bộ chuyển đổi ATEM!

 SDK miễn phí
