Đổi tín hiệu Teranex Mini – SDI to DisplayPort 8K HDR

Giải pháp giám sát hình ảnh 8K DisplayPort  với lớp phủ scope kép trên màn hình¸ hỗ trợ HDR¸ 3D LUT 33 điểm và hiệu chỉnh màn hình ở tất cả các định dạng HD¸ Ultra HD và 8K lên đến 4320p60

Teranex Mini SDI to DisplayPort 8K HDR mới¸ một giải pháp giám sát tín hiệu 8K tiên tiến thông qua DisplayPort với hai lớp phủ scope trên màn hình¸ hỗ trợ HDR¸ 33 point 3D LUTs và trình hiệu chuẩn màn hình¸ được thiết kế đặc biệt cho thị trường điện ảnh và truyền hình chuyên nghiệp để tận dụng các màn hình thế hệ mới như Pro Display XDR của Apple. Teranex Mini SDI to DisplayPort 8K HDR sẽ có mặt tại tất cả các nhà phân phối của Blackmagic Design trên toàn thế giới.

Teranex Mini SDI to DisplayPort 8K HDR là một giải pháp giám sát tín hiệu 8K cho các máy tính với màn hình có cổng DisplayPort hoặc các màn hình chất lượng cao như Pro Display XDR mới của Apple. Không như các converter thông thường khác¸ Teranex Mini SDI to DisplayPort 8K HDR có thể dùng các đầu dò hiệu chuẩn màn hình của các bên thứ 3 để cân màu màn hình để hiển thị màu sắc chính xác. Ngoài ra còn có 2 scope trên màn hình¸ bạn có thể chọn giữa WFM¸ Parade¸ Vector và Histogram. Teranex Mini SDI to DisplayPort 8K HDR hoàn hảo cho các film studio và các đài truyền hình cần các màn hình chính xác¸ chuyên nghiệp nhưng ngân sách hạn chế. Khách hàng còn có một màn hình màu LCD nhỏ gọn¸ thanh lịch tích hợp để điều khiển các thiết đặt.

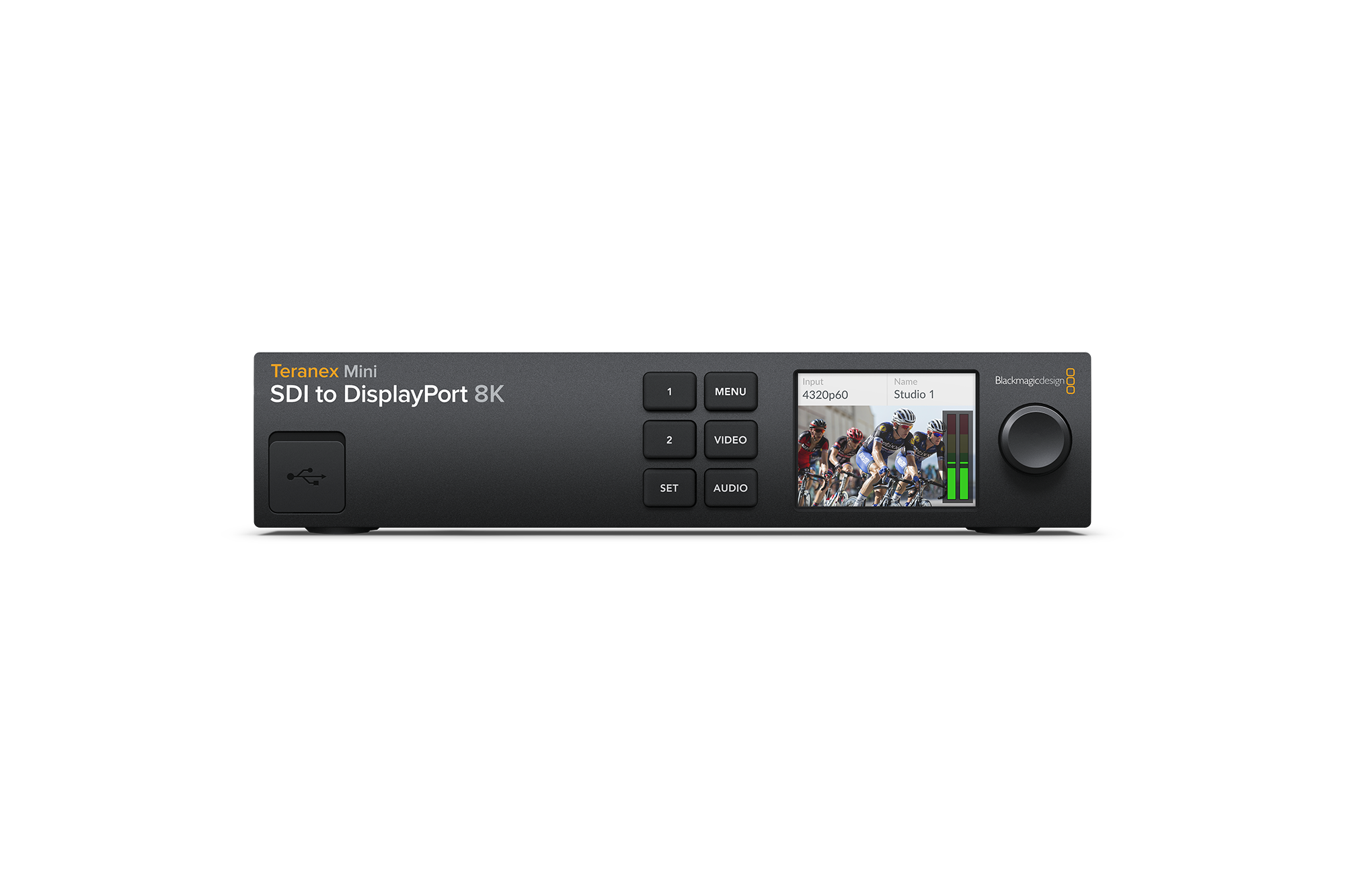

Mặt trước có một màn hình LCD màu để thiết đặt các điều khiển và hiển thị video input¸ audio meter và chỉ báo chuẩn video. Mặt sau có Quad Link 12G-SDI cho các định dạng HD¸ Ultra HD cũng như 8K. Có hai cổng DisplayPort cho các màn hình máy tính thông thường hoặc các màn hình DisplayPort kiểu USB-C như Pro Display XDR mới. Scaler tích hợp sẽ đảm bảo chuẩn video đầu vào được scale theo độ phân giải gốc của màn hình DisplayPort được kết nối. Khách hàng thậm chí cũng có thể kết nối cả 2SI hoặc Square Division input.

Teranex Mini SDI to DisplayPort 8K HDR có tất cả mọi thứ cần thiết cho các workflow HDR mới nhất. Tất cả những gì được yêu cầu là kết nối với một màn hình HDR có cổng DisplayPort để cho phép giám sát tín hiệu HDR SDI. Các định dạng metadata tĩnh như PQ và Hybrid Log Gamma (HLG) trong VPID được xử lý theo các chuẩn ST2108-1¸ ST2084 và ST425. Teranex Mini SDI to DisplayPort 8K HDR xử lý ST425 để biểu thị các định nghĩa 2 bit mới trong VPID để biểu thị đặc tính truyền của SDR¸ HLG hoặc PQ. Cộng với tiêu chuẩn ST2108-1 xác định cách thức truyền HDR với metadata tĩnh hoặc động thông qua SDI. Ngoài ra còn có hỗ trợ ST2082-10 cho các source 12G SDI cũng như ST425 cho các source 3G-SDI. Cả không gian màu Rec.2020 và Rec.709 và 100% định dạng DCI-P3 đều được hỗ trợ.

Hai scope hoàn toàn độc lập trên màn hình cho phép đảm bảo các tiêu chuẩn phát sóng khi thực hiện các dự án cao cấp quan trọng. Các scope được phủ lên màn hình để bạn có thể tùy chỉnh vị trí¸ kích thước và độ mờ. Bạn có thể chọn các loại scope phù hợp với nhu cầu và mục đích của mình¸ bao gồm waveform để hiển thị độ sáng của tín hiệu đầu vào. Vectorscope cho phép khách hàng thấy cường độ màu sắc ở mức tham chiếu SDI 100%. RGB và YUV parade lý tưởng cho color correction và kiểm tra illegal levels. Histogram cho thấy sự phân phối của các chi tiết trắng và đen trong hình ảnh và highlights hoặc shadows clipping.

Teranex Mini SDI to DisplayPort 8K HDR bao gồm các 3D LUT 33 điểm chất lượng cao thường được dùng trong ngành công nghiệp điện ảnh. Bạn cũng có thể hiệu chỉnh màu cho màn hình được kết nối khi kết hợp với các đầu dò màu USB của bên thứ ba. Teranex Mini SDI to DisplayPort 8K HDR sẽ phân tích màn hình và tạo một 3D LUT để hiệu chỉnh những khác biệt trong màu sắc giữa các màn hình. Hai 3D LUT độc lập có thể được tải và khách hàng có thể chọn giữa hai LUT đó từ bàn điều khiển phía trước.

Không dễ để biết liệu màn hình có đúng màu hay không vì màn hình nào cũng sẽ có đôi chút khác biệt¸ kể cả giữa các máy cùng model. Teranex Mini SDI to DisplayPort 8K HDR giải quyết vấn đề này vì nó có thể kết hợp với một đầu dò USB của bên thứ 3 để tự động cân màu cho màn hình của bạn. Các đầu dò được hỗ trợ bao gồm SpectraCal C6¸ X-Rite i1 Display Pro và the Klein K10-A¸ bạn chỉ cần gắn vào mặt trước của converter. Converter này sẽ đảm nhiệm tất cả các công việc và tự động tạo các tín hiệu kiểm tra trên màn hình trong quá trình cân màu.

Tất cả các Quad Link 12G-SDI input đều có output tương ứng để loop tín hiệu sang thiết bị khác. Tất cả các chuẩn HD¸ Ultra HD và 8K đều được hỗ trợ¸ cho phép sử dụng trong điện ảnh và truyền hình. Ở 720p¸ người dùng có 50p¸ 59.94p và 60p. Ở các định dạng 1080i¸ họ có 50i¸ 59.94i và 60i. Các định dạng 1080p¸ 1080PsF cũng như 2160p được hỗ trợ từ 23.98 đến 60 fps. Các định dạng phim 2K và 4K từ 23.98p đến 60p cũng được hỗ trợ. Các định dạng 4320p 8K được hỗ trợ ở 23.98¸ 24¸ 25¸ 29.97¸ 50¸ lên đến 59.94. Với chuyển đổi 2SI sang Square Division tích hợp¸ và source 8K sẽ tự động được chuyển đổi cho phù hợp với màn hình. Teranex Mini SDI to DisplayPort 8K HDR cũng xử lý cả Level A hoặc B 3G-SDI cùng các định dạng YUV và RGB SDI.

Màn hình LCD ở mặt trước cho phép giám sát hình ảnh và âm thanh một cách chính xác. Có menu cho tất cả các chức năng và dễ dàng cuộn thông qua các trang menu để tìm các thiết đặt cần thay đổi. Bạn có thể bật 3D LUT bằng cách nhấn nút số 1 hoặc 2. Việc cân màu cũng có thể được khởi động thông qua menu và người dùng chỉ cần làm theo lời nhắc để hiệu chỉnh màn hình. Audio meter có thể chuyển giữa UV hoặc PP. Có các thiết đặt để cấu hình scope¸ cho phép điều chỉnh vị trí¸ kích thước và độ phủ. Khách hàng có thể xem và chỉnh sửa các thiết đặt mạng.

Để gắn vào rack¸ người dùng có thể thêm một Teranex Mini Rack Shelf. Nó là một khay kim loại cho phép giữ converter và bắt vít vào đó trước khi gắn lên rack. Tất nhiên Teranex Mini SDI to DisplayPort 8K HDR cũng có các chân cao su để khách hàng có thể đặt converter trên bàn.
